![]() 2003年4月27日更新
レビューコーナーでも紹介しているCH ProductsのTrackball Proを紹介します。このモデル自体はメーカーのホームページにも既に掲載されていませんが、同じ外観のDT225という製品があるようです。

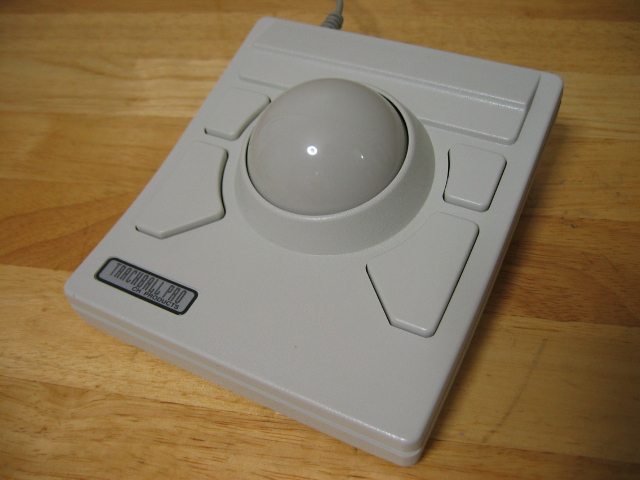

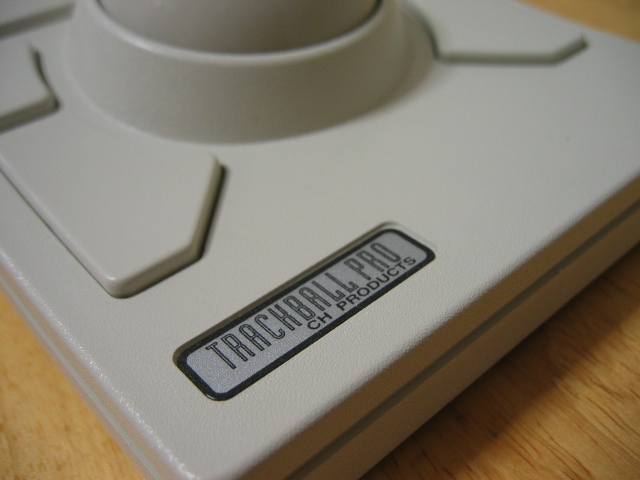

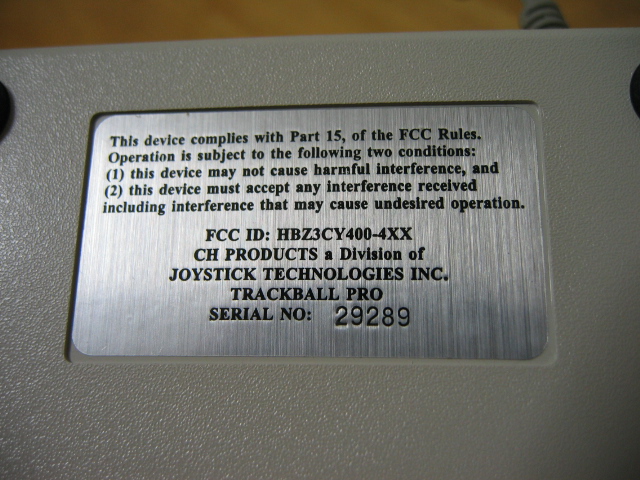

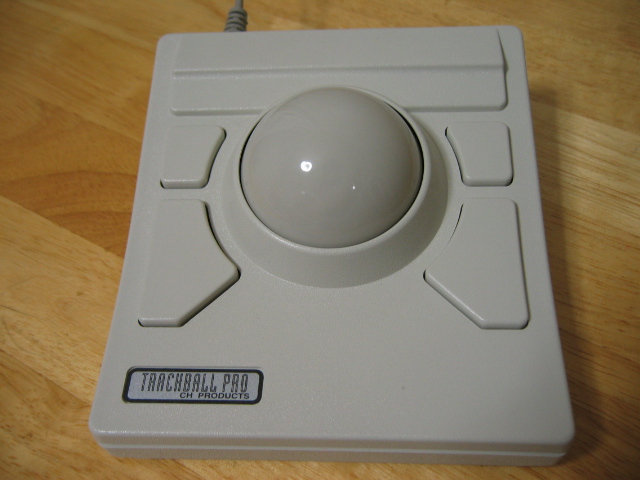

まずは概観から。
一見ボールは外れそうに見えますが、本体を分解しないと外れないようになっています。

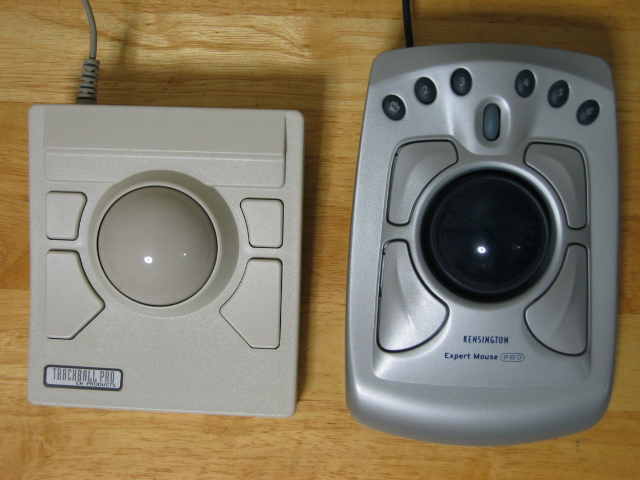

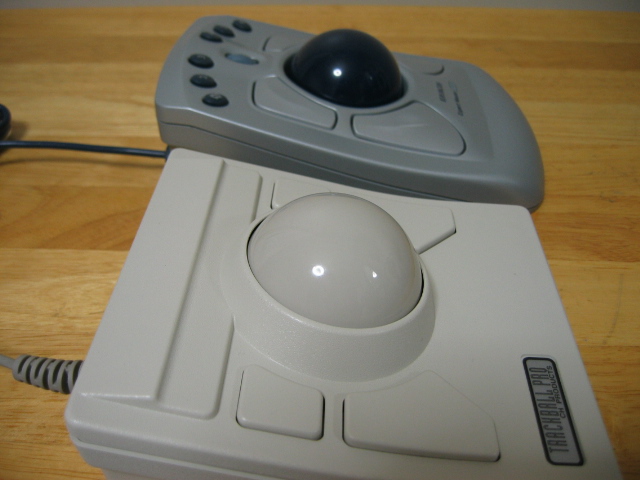

![]() ![]() ![]() ![]() 外観がにているKENSINGTONのトラックボールと並べてみました。
ボールの直径は実測57.0mmで、実測57.2mmのExpertMouseとほとんど変わりません。ボタンレイアウトも似ています。

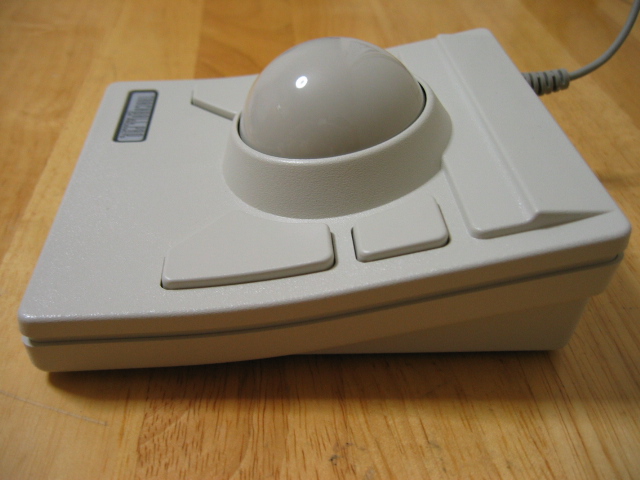

操作感で違うのは、ボタン面からボール操作面までの高さのギャップの大きさ。Trackball Proの方が、ボールが飛び出した感じ。

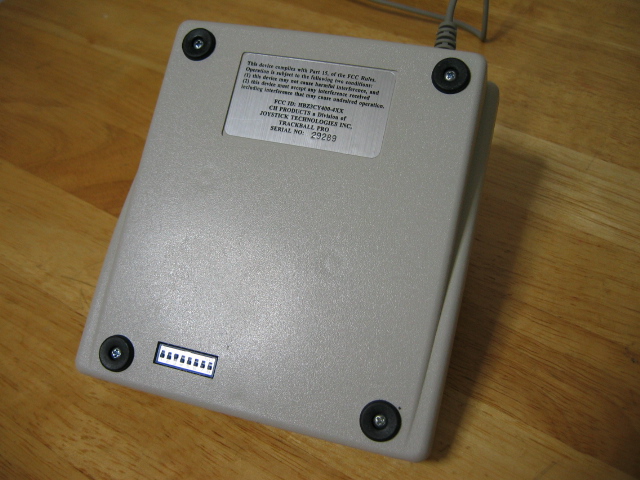

![]() ![]() 本体を分解するには、底面四隅のネジを外します。
底面にはゴム足がついていますが、これもネジで固定されています。

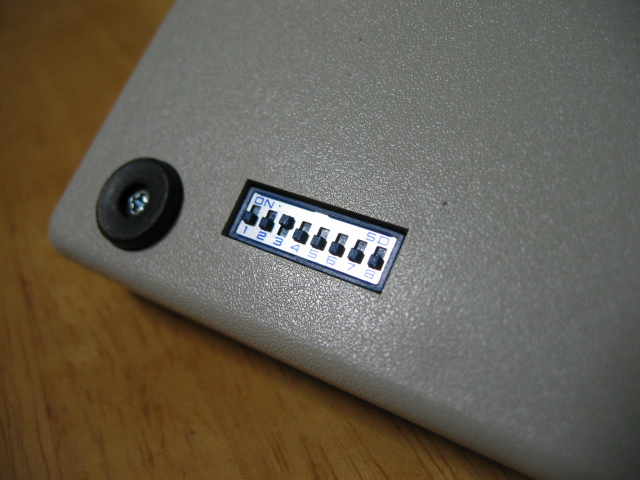

底面にはディップスイッチがあって、移動速度、移動方向、ボーレート、データフォーマットなどが変更できます。

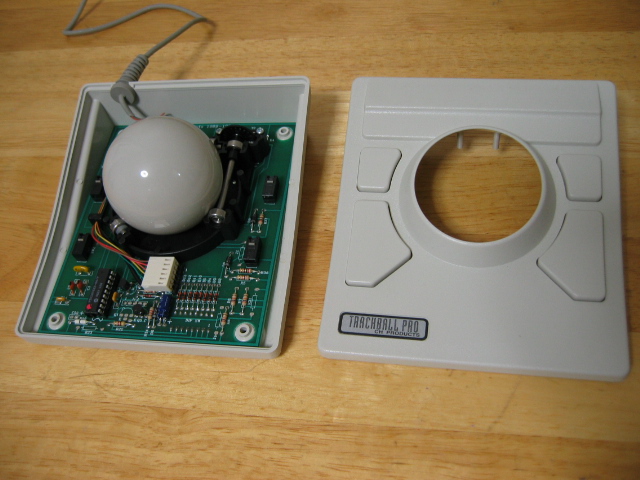

![]() ![]() ![]() カバーを外したところです。
底面のネジを外すことで、カバーやゴム足だけでなく、中の基板も取り外せるようになります。大変合理的な設計がなされていると思います。

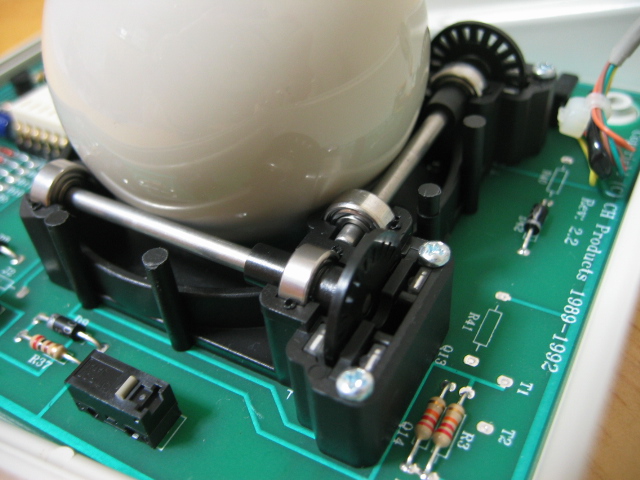

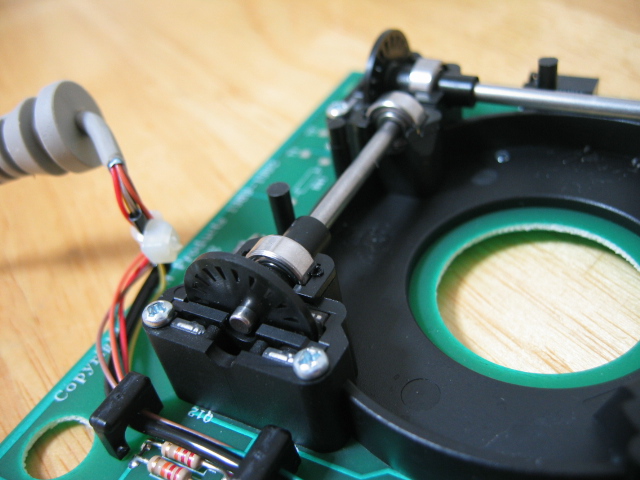

ベアリングの台座はプラスチックです。操作上違和感はないので、むしろ静音化に貢献しているかもしれません。

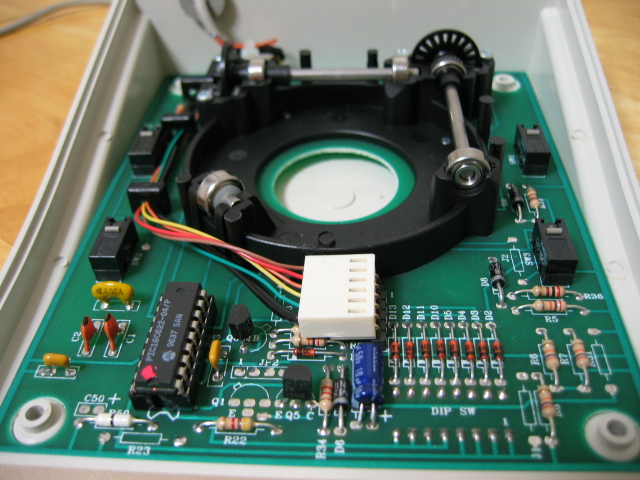

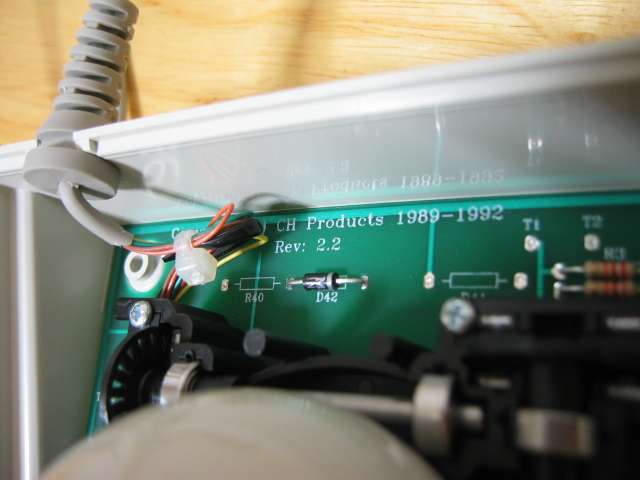

![]() ![]() ![]() 基板の作りです。面実装の部品がないのは時代を感じますが、レイアウトも整然としています。

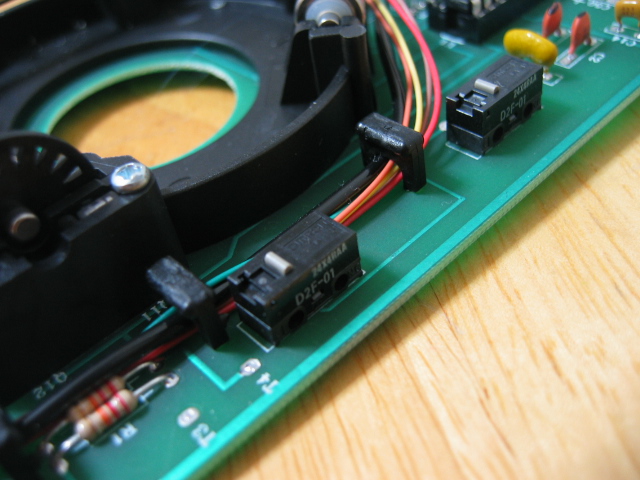

マイクロスイッチは定番OMRONのD2F-01です。

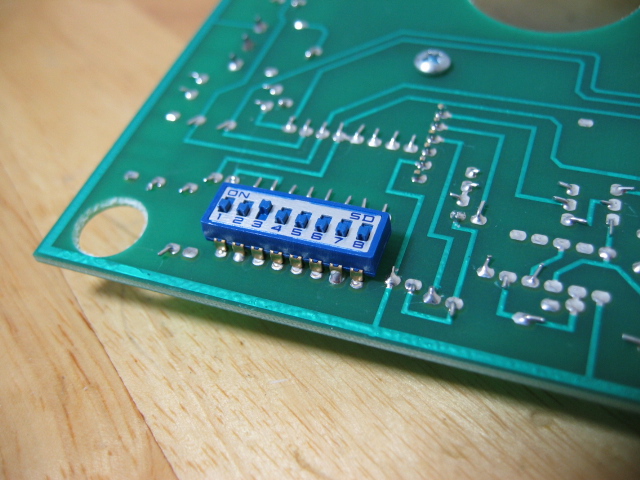

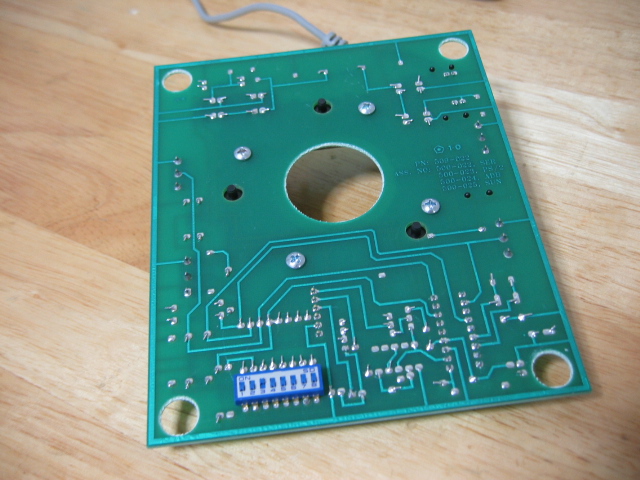

![]() ![]() ![]() 基板裏面も至ってシンプル。ディップスイッチだけが裏面にハンダ付けされています。
これ以上分解したくなるところもありませんでした。結局外したのはネジ4本だけ。
